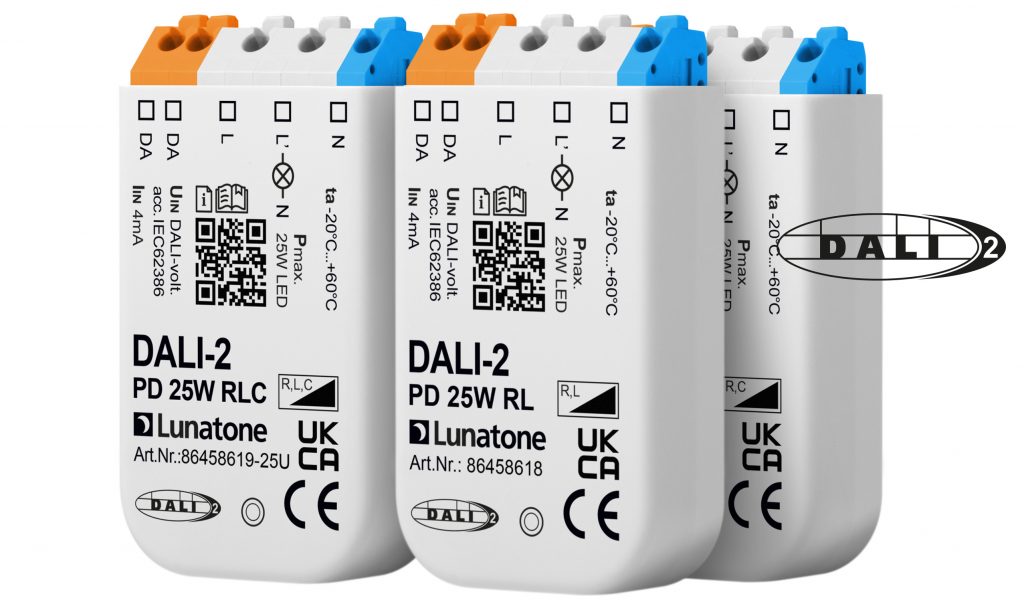

DALI-2 PD

Phasendimmer mit DALI Steuereingang zum Einbinden von 230V Leuchtkörpern in ein DALI System. Es sind jeweils Phasenanschnitt und Phasenabschnittsdimmer sowie die universelle Version mit automatischer Lasterkennung verfügbar. Als kompakte 25W Variante oder 300W Ausführung erhältlich. Ab FW3.5 zusätzlicher Betriebsmodus als DALI gesteuerter elektronischer Schalter.

DALI-2 PD

Phasendimmer mit DALI Steuereingang zum Einbinden von 230V Leuchtkörpern in ein DALI System. Es sind jeweils Phasenanschnitt und Phasenabschnittsdimmer sowie die universelle Version mit automatischer Lasterkennung verfügbar. Als kompakte 25W Variante oder 300W Ausführung erhältlich. Ab FW3.5 zusätzlicher Betriebsmodus als DALI gesteuerter elektronischer Schalter.

Produkttypen

Art. Nr.: 86458618

DALI-2 PD 3-25W anschnitt R,L – Datenblatt öffnen

zu Anfrage hinzufügen
Art. Nr.: 86458619

DALI-2 PD 3-25W abschnitt R,C – Datenblatt öffnen

zu Anfrage hinzufügen
Art. Nr.: 86458619-25U

DALI-2 PD 3-25W ab/anschnitt R,L,C – Datenblatt öffnen

zu Anfrage hinzufügen

Kenndaten

Technische Daten
Umgebungstemperatur
-20°C bis +60°C
Schutzart
IP20
Anschlussdrähte Querschnitt
max. 1.5mm²
Montage
Doseneinbau
Funktion
Gerätetyp
Phasendimmer
über DALI Cockpit konfigurierbar
Ja
Elektrische Daten
Versorgung
aus DALI Bus
typ. Stromaufnahme
3mA
Eingang
DALI
Anzahl DALI Adressen
1
Netzspannung
230V AC
Phasenab-/anschnittswinkel
0-180°
Ausgangslastbereich
3-25W
max. Ausgangsstrom
0.2A eff AC
Gehäuse und Abmessungen
Länge
59mm
Breite
33mm
Höhe
15mm
Farbe
Grau

Downloads & Links

Links

DALI-2 certification - DALI-2 PD

Downloads

Datenblatt - D0033 DALI-2 PD (PDF - 1,100.25 kB)
CE – DALI-2 PD (PDF - 425.38 kB)
