DALI-2 RS232 PS240mA

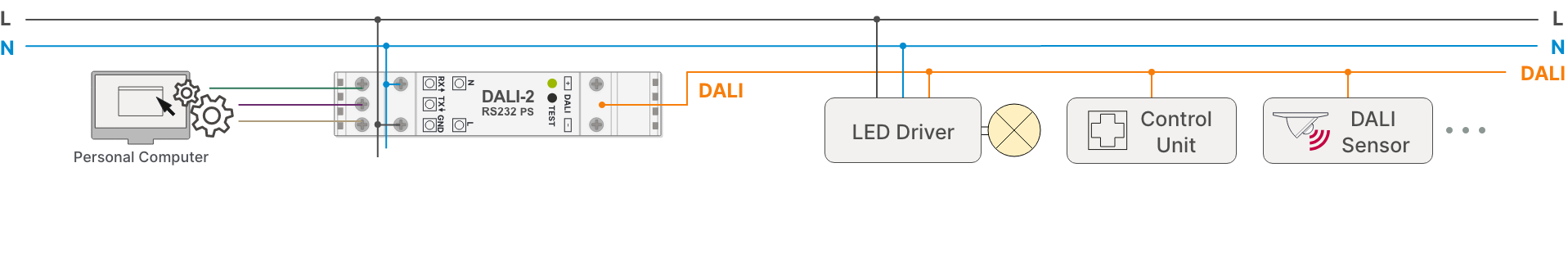

Modul mit serieller Schnittstelle zur Kommunikation mit dem DALI Bus über RS232. Ermöglicht z.B. die Verbindung einer SPS zu einem DALI System über RS232 für eine bidirektionale Datenübertragung. Geeignet für Adressierung, Konfiguration, Statusabfragen und Monitoring. Gehäusevarianten für Deckeneinwurf oder Hutschienenmontage sind verfügbar.

Lunatone-DALI2-Thumbnail

DALI-2 RS232 PS240mA

Modul mit serieller Schnittstelle zur Kommunikation mit dem DALI Bus über RS232. Ermöglicht z.B. die Verbindung einer SPS zu einem DALI System über RS232 für eine bidirektionale Datenübertragung. Geeignet für Adressierung, Konfiguration, Statusabfragen und Monitoring. Gehäusevarianten für Deckeneinwurf oder Hutschienenmontage sind verfügbar.

Lunatone-DALI2-Thumbnail

Produkttypen

Art. Nr.: 24166096-LU-PS-HS

DALI-2 RS232 PS 240mA, Hutschiene, LUBA Protokoll – Datenblatt öffnen

zu Anfrage hinzufügen
Art. Nr.: 24166096-LU-PS-DE

DALI-2 RS232 PS 240mA, LUBA Protokoll – Datenblatt öffnen

zu Anfrage hinzufügen
Art. Nr.: 24166096-PS-HS

DALI RS232 PS 240mA, Hutschiene – Datenblatt öffnen

zu Anfrage hinzufügen
Art. Nr.: 24166096-PS-DE

DALI RS232 PS 240mA – Datenblatt öffnen

zu Anfrage hinzufügen

Kenndaten

Technische Daten
Umgebungstemperatur
-20°C bis +60°C
Schutzart
IP20
Anschlussdrähte Querschnitt
Art.Nr.: 24166096-(LU)-PS-DE: max. 1.5mm² / Art.Nr.: 24166096-(LU)-PS-HS: max. 2.5mm²
Anschlusstyp
Art.Nr.: 24166096-(LU)-PS-DE: Federkraftklemme / Art.Nr.: 24166096-(LU)-PS-HS: Schraubklemme
Montage
Art.Nr.: 24166096-(LU)-PS-DE: Deckeneinwurf / Art.Nr.: 24166096-(LU)-PS-HS: Hutschiene
Funktion
Gerätetyp
Serielles Schnittstellenmodul
Elektrische Daten
Versorgung
230V AC
SCI Protokoll
RS232, 38400Baud, 8 Datenbits, kein Paritätsbit, 1 Stopbit (38400,8,n,1)
max. Stromversorgung DALI
240mA
Gehäuse und Abmessungen
Abmessungen Art.Nr.: 24166096-(LU)-PS-DE:
120mm x 40mm x 22mm
Abmessungen Art.Nr.: 24166096-(LU)-PS-HS:
90mm x 57mm x 18mm
Farbe
Grau

Downloads & Links

Links

DALI-2 certification - DALI-2 RS232 PS 240mA Hutschiene (24166096-LU-PS-HS)
DALI-2 certification - DALI-2 RS232 PS 240mA (24166096-LU-PS-DE)

Downloads

Datenblatt - D0046 DALI RS232 PS 240mA (PDF - 774.13 kB)
LUBA Protokoll (PDF - 278.55 kB)
Ausschreibungstext - 24166096-LU-PS-DE_DALI-2_RS232_240mA_AT0046b (PDF - 102.72 kB)
Ausschreibungstext - 24166096-LU-PS-HS_DALI-2_RS232_240mA_AT0046c (PDF - 103.09 kB)
